Estruturas Básicas

Há 3 (três) estruturas que utilizamos para criar nossos algoritmos:

Estrutura Sequencial

Indica a ordem propriamente dita na qual as instruções (ou blocos de instruções) de um algoritmo serão executadas, definindo a(s) entrada(s), processamento (lógico ou matemático)  e a(s) saída(s) dos dados.

Em Portugol, temos o seguinte exemplo:

algoritmo "calcular_media"
var
   nota1, nota2, media: real
inicio
   leia(nota1)
   leia(nota2)

   media <- (nota1 + nota2) / 2

   escreva(media)
fimalgoritmo

A execução do algoritmo segue sequencialmente da linha 1 até a linha 11.

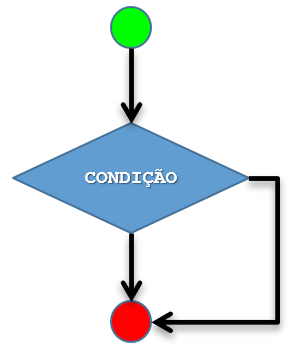

Estrutura Condicional

Esta estrutura provoca um desvio no fluxo de execução das instruções de um algoritmo, a partir da verificação de uma dada condição.

Em Portugol, temos o seguinte exemplo:

algoritmo "calcular_media"
var
   nota1, nota2, media: real
inicio
   leia(nota1)
   leia(nota2)

   media <- (nota1 + nota2) / 2

   se (media >= 7) entao
      escreva("APROVADO")
   senao
      escreva("REPROVADO")
   fimse
fimalgoritmo

Observe que o algoritmo é executado sequencialmente até a linha 8; na linha linha 10, é feito um teste lógico (a condição media >= 7).

Sendo a média calculada maior ou igual a 7, o fluxo do algoritmo é desviado até a linha 11 e, em seguida, para linha 15 (saltando as linhas 12 e 13).

Caso a média não seja maior ou igual a 7, o fluxo do algoritmo é desviado até a linha 13, seguindo para a linha 15.

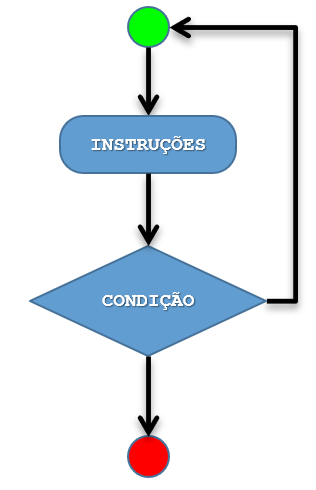

Estrutura de Repetição

Nesta estrutura, as instruções (ou blocos de instruções) são executadas repetidamente enquanto uma da dada condição é satisfeita.

Suponha que tenhamos que calcular a média de três alunos. O algoritmo para calcular a média individual nós já temos, bastando repeti-lo, nesse caso, 3 vezes.

Teremos, portanto, o seguinte algoritmo:

algoritmo "calcular_media"
var
   nota1, nota2, media: real
   n: inteiro
inicio
   para n de 1 ate 3 faca
      escreval(n:1, "° ALUNO(A)")
      escreva("1ª NOTA = ")
      leia(nota1)
      escreva("2ª NOTA = ")
      leia(nota2)

      media <- (nota1 + nota2) / 2

      escreval("MÉDIA = ", media)
      se (media >= 7) entao
         escreval("APROVADO")
      senao
         escreval("REPROVADO")
      fimse
      escreval()
   fimpara
fimalgoritmo

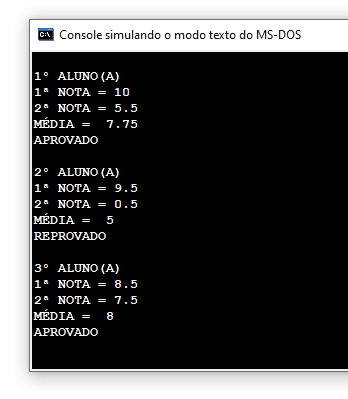

Ao executar o algoritmo acima, atribuímos valores quaisquer para as notas e obtivemos a seguinte saída:

Cabe destacar que o trecho do algoritmo entre as linhas 7 e 21 é repetido 3 vezes.
